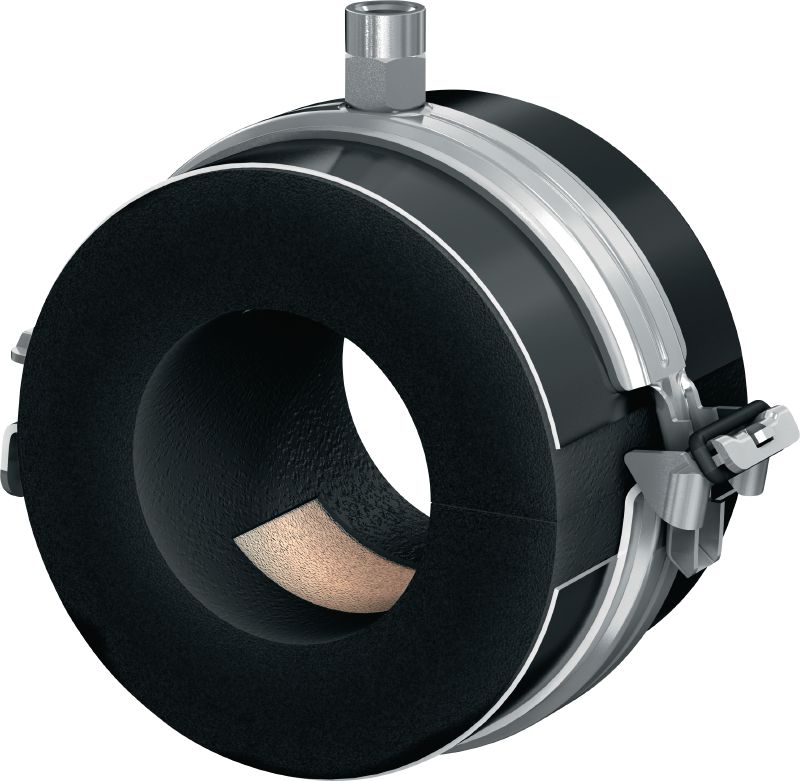

MIP-M obujmica za rashladne cijevi (srednje izolirana)
.jpg)
Galvanizirana obujmica za cijev za maksimalnu učinkovitost u rashladnim primjenama s debljinom izolacije 20 – 25 mm
- Odobrenja: Požarni razred B2
- Smanjenje buke: 21 dB (A)
- Otpornost na temperaturu: -40 - 105 °C
ultimate
Odaberite opcije
Raspon stezanja – D
- 10 - 14 mm
- 15 - 18 mm
- 21 - 26 mm
- 27 - 31 mm
- 33 - 39 mm
- 42 - 46 mm
- 47 - 49 mm
- 53 - 58 mm
- 59 - 65 mm
- 75 - 81 mm
- 88 - 90 mm
- 101 - 109 mm
- 113 - 115 mm
- 130 - 134 mm
- 138 - 141 mm
- 158 - 161 mm
- 164 - 169 mm
- 216 - 219 mm
- 267 - 275 mm
- 321 - 328 mm
- 352 - 358 mm
- 403 - 410 mm
Navojni spoj – M
- M16
- M8, M10
Nazivna veličina cijevi (imperijalno)
- 1/4 in
- 3/8 in
- 1/2 in
- 3/4 in
- 1 in
- 1-1/4 in
- 1-1/2 in
- 2 in
- 2-1/2 in
- 3 in
- 4 in
- 5 in
- 6 in
Veličina pakiranja
- 1
- 3
- 6
- 8
- 10
- 12
- 18
Količina
Pakiranje
Total Pieces
1
Cijena s rabatom bez PDV-a
Od EUR 95,64

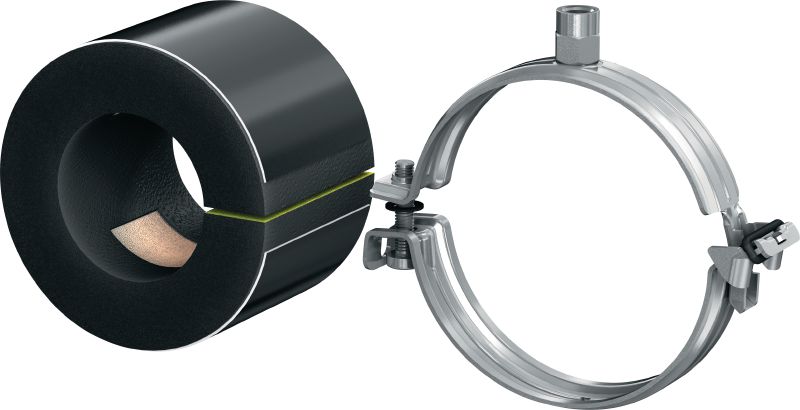

Tehnički podaci
.jpg)
Odobrenja
Požarni razred B2
Smanjenje buke
21 dB (A)
Otpornost na temperaturu
-40 - 105 °C
Završna obrada površine
Ima zaštitni sloj za unutarnju upotrebu – elektrogalvanizirano
Okolišni uvjeti
Za unutarnju primjenu u suhim uvjetima (C1) ili u uvjetima povremene kondenzacije (C2)
Razred proizvoda
Ultimate
Otpor difuziji
≥ 10000
Toplinska vodljivost (približna vrijednost λ)
0.036 W/mK
Približna gustoća
145 kg/m³
Dodatne informacije o proizvodu
Vijak za zatezanje na moment zatezanja M5: 1 Nm, M6: 2 Nm, M8: 3 Nm, M16: 20 Nm
Dokumenti
Značajke i primjene
Značajke
- Osmišljeno za standardne debljine izolacijskog materijala (izolacijski materijal: elastomerni kaučuk)
- Neprekidni spoj između obujmice za rashlađene cijevi i izolacijskih materijala cijevi (elastomerski kaučuk)
- Termički odvojen sustav s integriranom parnom (difuzijskom) preprekom koja sprječava kratkotrajne toplinske spojeve
- Montaža izolacijske jezgre s drškom zahvaljujući samoljepljivom zatvaraču
- Trofazno brzo zatvaranje s jednim vijkom do 115 mm; od 130 mm i veće zatvarače s dva vijka
Primjene
- Montaža cijevi promjera do 461 mm kod rashladnih i klimatizacijskih sustava
- Primjena kod kojih je potrebna jednostavna montaža izolacijske jedinice
- Montaža cijevi do 410 mm promjera kod rashladnih i klimatizacijskih sustava
- Postavljanje rashladnih i klimatizacijskih cijevi do 410 mm
Za odobrenje ili informacije o potvrdi, pogledajte pojedinačne artikle.
