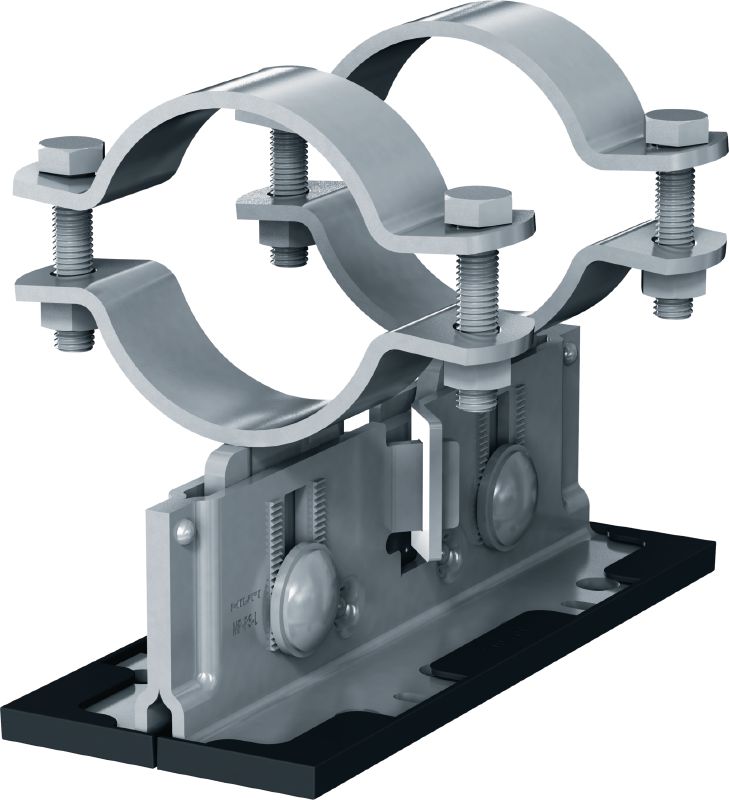

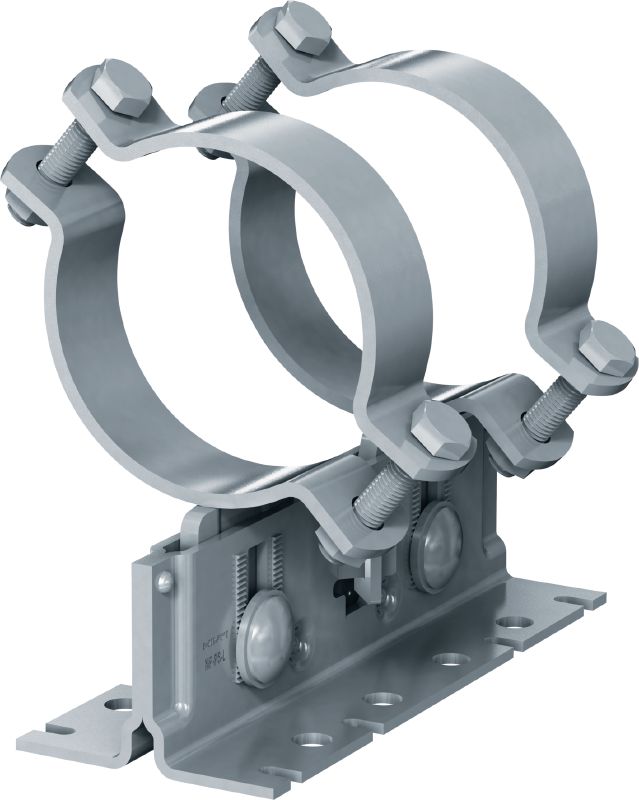

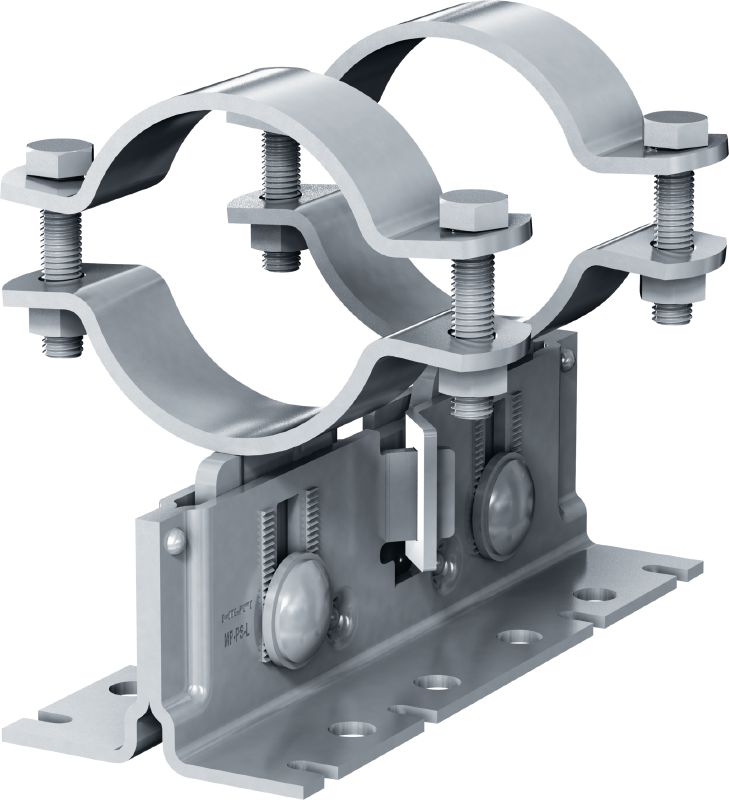

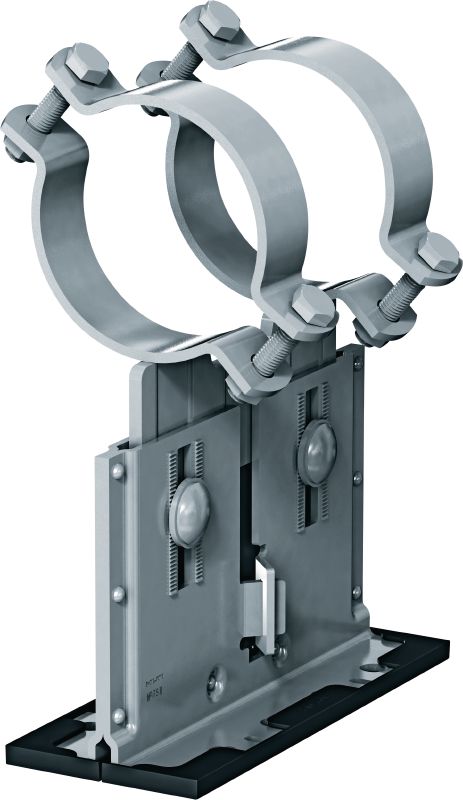

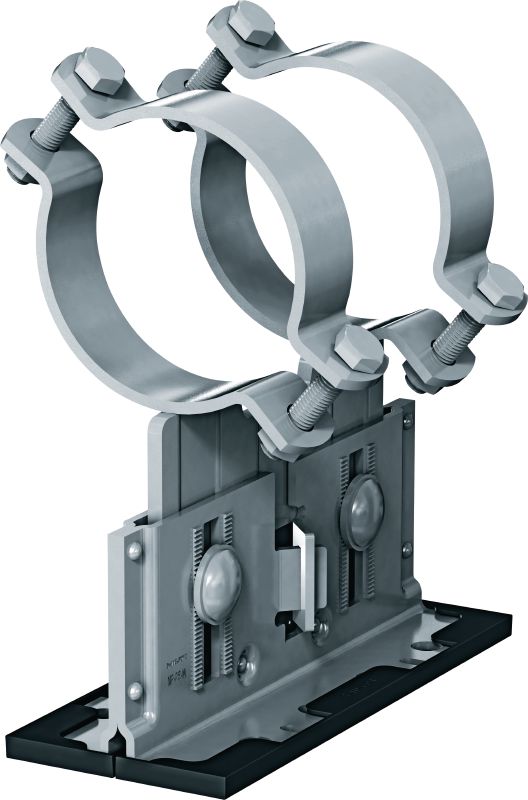

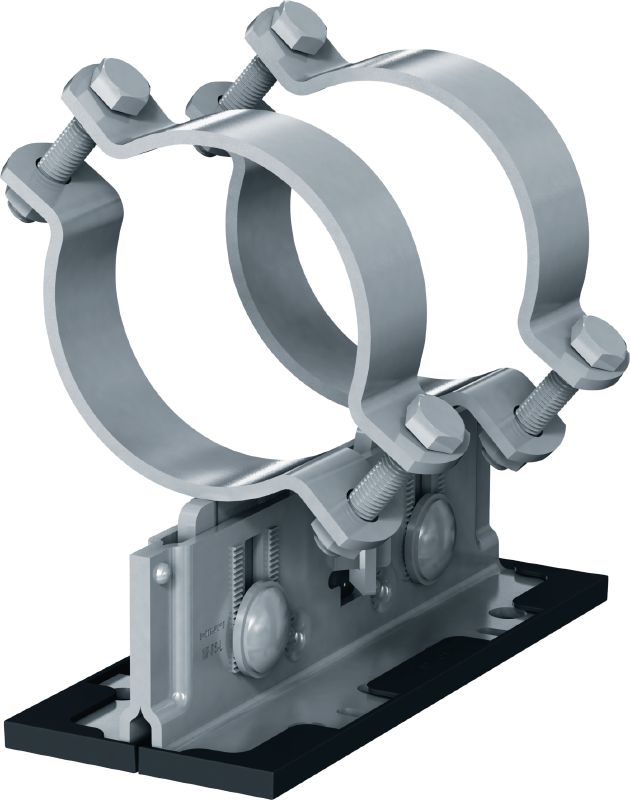

MP-PS 2-2 Noga za cijev

Vanjska obložena (OC) noga za cijev s mogućnošću podešavanja visine i nagiba za industrijske primjene za veliko opterećenje s vanjskim promjerima cijevi od 21 – 328 mm (1/2" do 12")

Otpornost na vatru (da/ne): Ne
Otpornost na temperaturu: -20 - 300 °C
Sastav materijala: Temeljna ploča: S280GD / Modif POSMAC-C, Lukovi: S235JR – DIN EN 10025, Srednja ploča: S235JR – DIN EN 10025, Klizna ploča: PA66 + GF30, Vijak: stupanj čelika 8.8, matica: stupanj čelika 8

Odaberite opcije

Raspon stezanja – D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm
192 - 202 mm
217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm

Visina iznad zemlje do osnove cijevi

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Nazivna veličina cijevi (imperijalno)

1/2 in
3/4 in
1 in
1-1/4 in
1-1/2 in
2 in
2-1/2 in
3 in
3-1/2 in
4 in
5 in
6 in
7 in
8 in
10 in
12 in

Nazivna veličina cijevi

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm
200 mm
250 mm
300 mm

Veličina pakiranja

Opcije proizvoda

Količina

Pakiranje

Total Pieces

Ne možete vidjeti cijene za svoju tvrtku

Molimo prijavite se ili registrirajte kako biste vidjeli cijene za vašu tvrtku.

Cijena s rabatom bez PDV-a

Od EUR 265,36

Tehnički podaci

Otpornost na vatru (da/ne)

Otpornost na temperaturu

-20 - 300 °C

Sastav materijala

Temeljna ploča: S280GD / Modif POSMAC-C, Lukovi: S235JR – DIN EN 10025, Srednja ploča: S235JR – DIN EN 10025, Klizna ploča: PA66 + GF30, Vijak: stupanj čelika 8.8, matica: stupanj čelika 8

Debljina materijala

temeljna ploča: 4 mm, Srednja ploča: 7 mm, Klizna ploča: 3 mm, Nazubljena podloška: 4 mm

Završna obrada površine

Ima zaštitni sloj za vanjsku upotrebu – HDG

Vruće cinčani

Nehrđajući čelik

Okolišni uvjeti

Za vanjsku primjenu, niska do umjereno visoka razina onečišćenja (C3 / C4 – nisko)

Vrsta osnovnog materijala

Beton, Čelik, Modularni nosač

Veličina ključa

19 mm

Moment zatezanja za podešavanje visine

50 Nm

Duljina

256 mm

Dokumenti

Značajke i primjene

Značajke

Univerzalna svestranost – koristite isti sustav noge za cijev za fiksne, klizne, vođene ili samostojeće nosače Hilti modularnih nosača, čeličnih greda i betona
Opsežna softverska podrška – pojednostavite izračun korištenjem PROFIS-a, Hilti FixPoint kalkulatora, BIM/CAD biblioteka i raznih dodataka
Dostupni podaci i dokumentacija o opterećenju – projektiranje prema smjernicama EN13480-3, Eurocode 3 i MSS-SP58 za komponente potpore cijevi
Brža ugradnja na licu mjesta – jednostavno podešavanje visine i nagiba nakon pričvršćivanja noge za cijev
Širi raspon stezanja – pogodno za različite cijevi sa ili bez dodatnih umetaka

Primjene

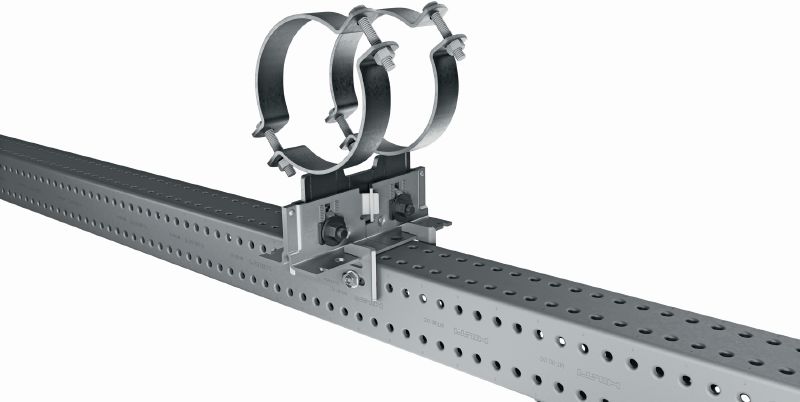

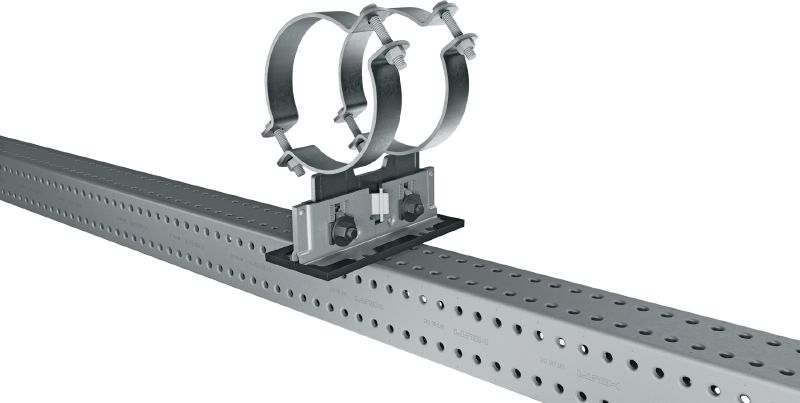

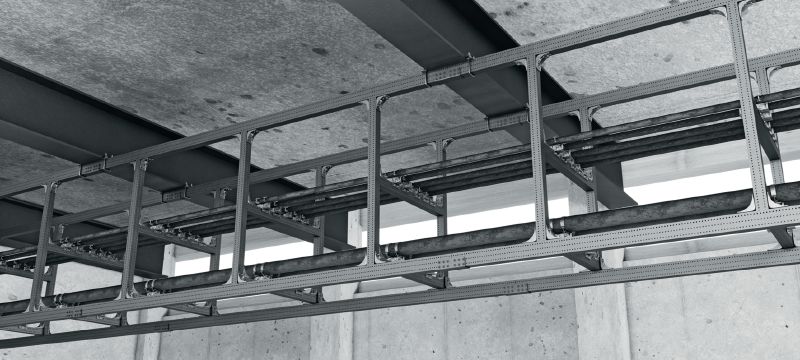

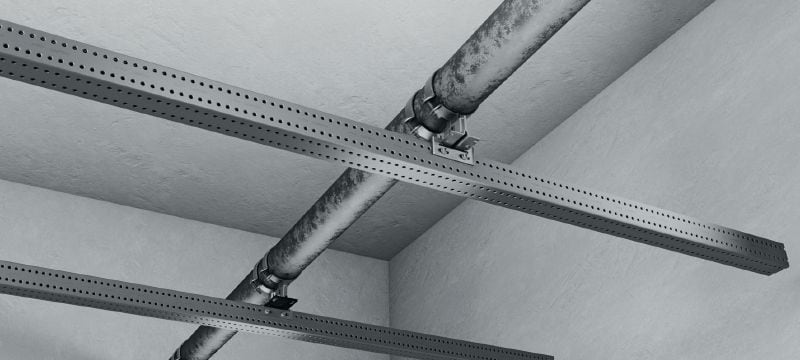

Pričvršćivanje cijevi na čelične grede, beton ili Hilti modularne potporne nosače
Ugradnja cijevi u kopnenim industrijskim, energetskim, farmaceutskim, elektroničkim ili automobilskim proizvodnim postrojenjima
Pogodno za temperature primjene do 300 °C i debljinu izolacije do 220 mm
Preporučuje se za uporabu u unutarnjim i vanjskim prostorima sa slabim do umjerenim onečišćenjem (C3)

Za odobrenje ili informacije o potvrdi, pogledajte pojedinačne artikle.
