KAKO PROJEKTIRATI NAKNADNO POSTAVLJENU ARMATURU

Manja dužina sidrenja

To je najuobičajenija klasa primjene za naknadno postavljenu armaturu i obuhvata spoj novih komponenti na postojeću strukturu.

Prema propisima za izradu strukturalnog betona, čvrstoća veze ugrađenih šipki je ograničena, čak i kada je dubina zaštitnog sloj betona značajna.

Tako, u nekim područjima, kao što su zidovi u kojima je dužina sidrenja obično ograničena, koriste se zavarena poprečna ojačanja ili kuke kako bi se nadoknadila smanjena dostupna dužina sidrenja.

Naše istraživanje, zajedno s istraživanjima naših partnera, pokazalo je da je čvrstoća veze šipki sidrenih Hiltijevim ljepljivim mortom veća u odnosu na ugrađene šipke, pod uvjetom da postoji odgovarajući zaštitni sloj betona.

Hiltijeva HIT metoda projektiranja armature koristi ovu povećanu čvrstoću za postizanje smanjenja dužine sidrenja do 70% kada se primjenjuje odgovarajući zaštitni sloj betona, u odnosu na vrijednosti navedene u građevinskim propisima.

Kruti spojevi s ravnim šipkama

Kako bi se postigla otpornost na krutim spojevima, na primjer između ploča i zidova, greda i ploča, greda i zidova, stupova i temelja, treba koristiti savijenu armaturu.

Ali, pronašli smo rješenje.

U suradnji s našim partnerima iz Tehničkog univerziteta u Minhenu i Američkog univerziteta u Bejrutu, vršili smo istraživanja o tome kako da upotrijebimo ravne šipke u krutim spojevima. Naše rešenje zasniva se na strut-and-tie modelu.

Posmična armatura

Posmična armatura koristi se uglavnom za renoviranje i ojačavanje starih struktura, uključujući mostove.

U tvrtki Hilti pronašli smo novi i lakši način za primjenu posmične armature za probijanje, postavljanjem sidara samo na donjem dijelu ploče. To je moguće postići upotrebom Hilti sidara HZA-P, koji su spojeni u izbušenim rupama, nagnutim prema stupu, koristeći Hiltijeve mortove.

Radi se o puno jednostavnijoj metodi u odnosu na tradicionalnu metodu naknadno postavljene posmične armature za probijanje, u kojoj se istovremeno radi na donjoj i gornjoj strani ploče, s rupama probušenim kroz ploču. Ta metoda može biti teška, jer je potrebno ukloniti zaštitni sloj ploče, a u većini slučajeva gornjoj strani nije moguće pristupiti za rad.

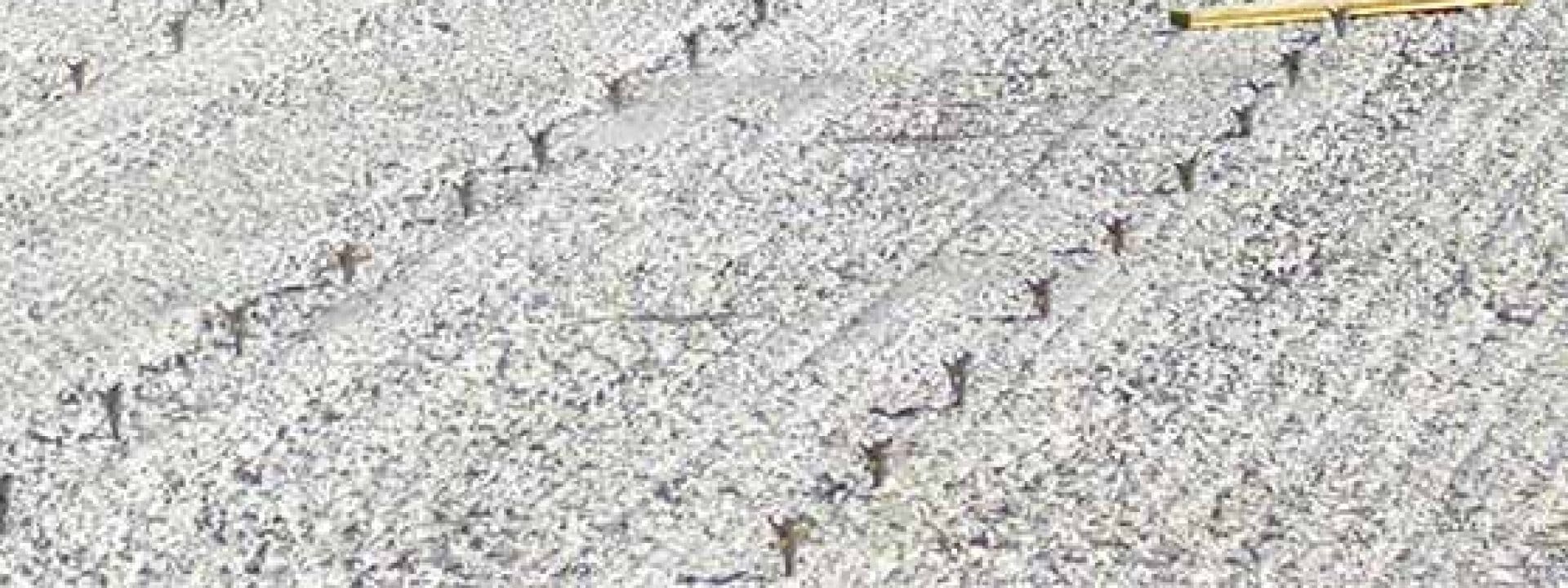

Presvlaka betona

U tvrtki Hilti razvili smo jedinstvena rješenja za frikciju kod smicanja za slojeve ploča za presvlake na mostu.

Novi sloj betona često se primjenjuje na postojećem betonu kako bi se struktura ojačala ili popravila. Kritični dio ovih projekata je prijenos unutrašnjih naprezanja preko veze između starog i novog betona.

Razvili smo projektnu metodu za izračunavanje efektivnog prijenosa smicanja za ove građevine, uzimajući u obzir koheziju, frikciju i otpornost pri smicanju posmične armature postavljene preko veze. Prednosti su sljedeće:

• Jednostavna i pouzdana primjena u različitim slučajevima
• Osigurano odgovarajuće ponašanje monolitičke strukturalne komponente
• Posmične sile pouzdano se prenose čak iako je veza ispucana
• Široki raspon primjena
• Smanjeni zahtjevi za dužinu sidrenja
