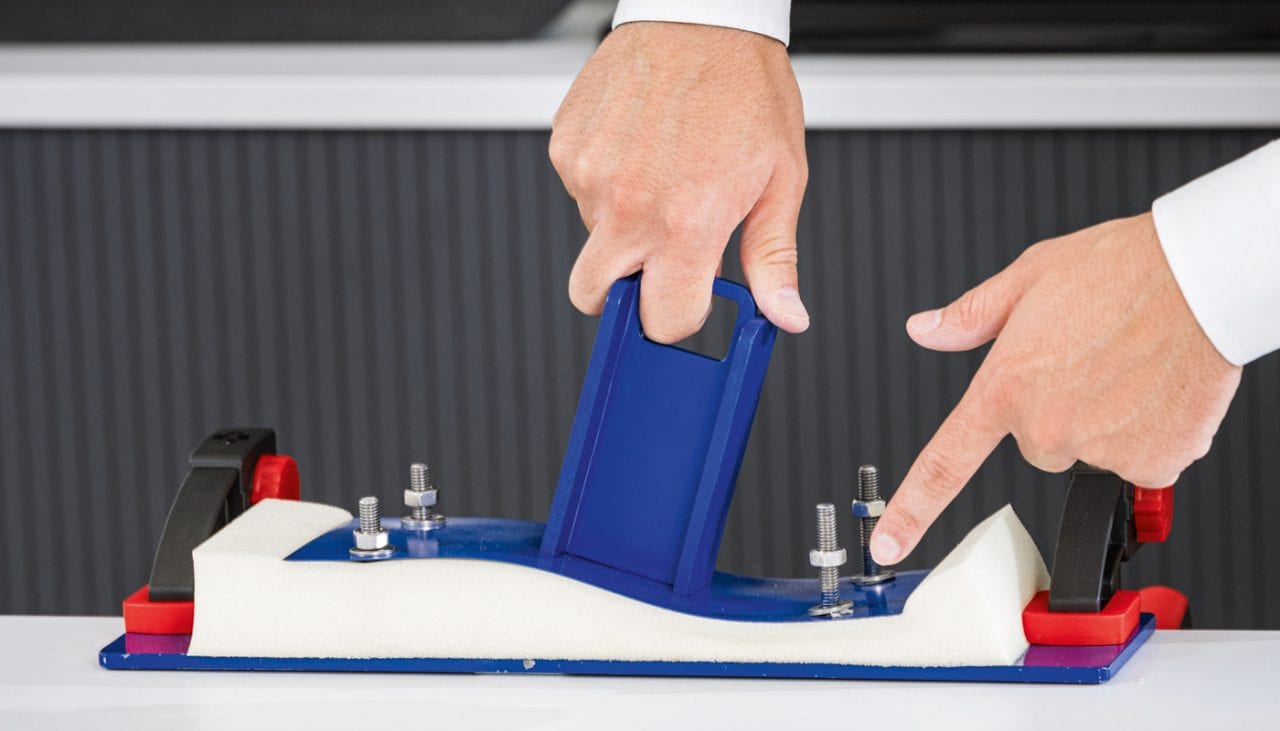

EN1992-4 ZAHTIJEVA krutu SIDRENU PLOČU
Provjerite krutost na savijanje sidrene ploče s besplatnim PROFIS Engineering Standard Version!
Provjera krutosti sidrene ploče na savijanje u skladu sa EN1992-4 - novo rješenje u besplatnom PROFIS Engineering Standardu
S uključivanjem EN 1992-4 u MVV-TB u siječnju 2021., projektiranje sidara je postalo važnije. Do izražaja su došla pravila i propisi za uspješno i sigurno projektiranje sidara. Važna komponenta na kojoj se temelje ova pravila i propisi jest pristup linearne raspodjele opterećenja na temelju krute sidrene ploče ili pristup stvarnim opterećenjima sidra. Ovaj pojednostavljeni koncept teško je provjeriti i često ne odgovara stvarnosti. Željeli bismo vam pokazati kako pomoću našeg besplatnog softverskog rješenja PROFIS Engineering možete postići brzo, transparentno, sigurno rješenje koje je usklađeno sa EN 1992-4.
ŠTO EN 1992-4 6.2.1 KAŽE O KRUTOSTI SIDRENE PLOČE?
Uvrštavanjem standarda EN1992-4 u MVV-TB u siječnju 2021., dizajn sidra i njegova pravila su dobili novu važnost u Njemačkoj. Važan dio ovih pravila je pretpostavka krute sidrene ploče za linearnu raspodjelu opterećenja. Ovo je pojednostavljen, teorijski koncept i često ne odgovara stvarnosti.
Formule standarda EN1992-4 temelje se na pretpostavci krute sidrene ploče.
a) "Pričvršćivanje je dovoljno kruto tako da se primjenjuje linearna raspodjela širenja (analogno Bernoullijevoj hipotezi)." (EN1992-4 6.2.1 a)
Ako se krutost sidrene ploče ne može jamčiti, za dimenzioniranje upotrijebite stvarna opterećenja po sidru.
e) "[...] Ako ovaj zahtjev za deformaciju nije zadovoljen, mora se uzeti u obzir ponašanje elastične deformacije spoja kako bi se odredila projektna vrijednost za vlačna opterećenja koja djeluju na svaki element za pričvršćivanje." (EN1992-4 6.2.1 e)
ZAŠTO JE UOPĆE PROVJERA KRUTOSTI SIDRENE PLOČE VAŽNA?
![](/content/hilti/E4/HR/hr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column/image.coreimg.jpeg/1625572577332/baseplate-analysis-abstuetzeffekte.jpeg)

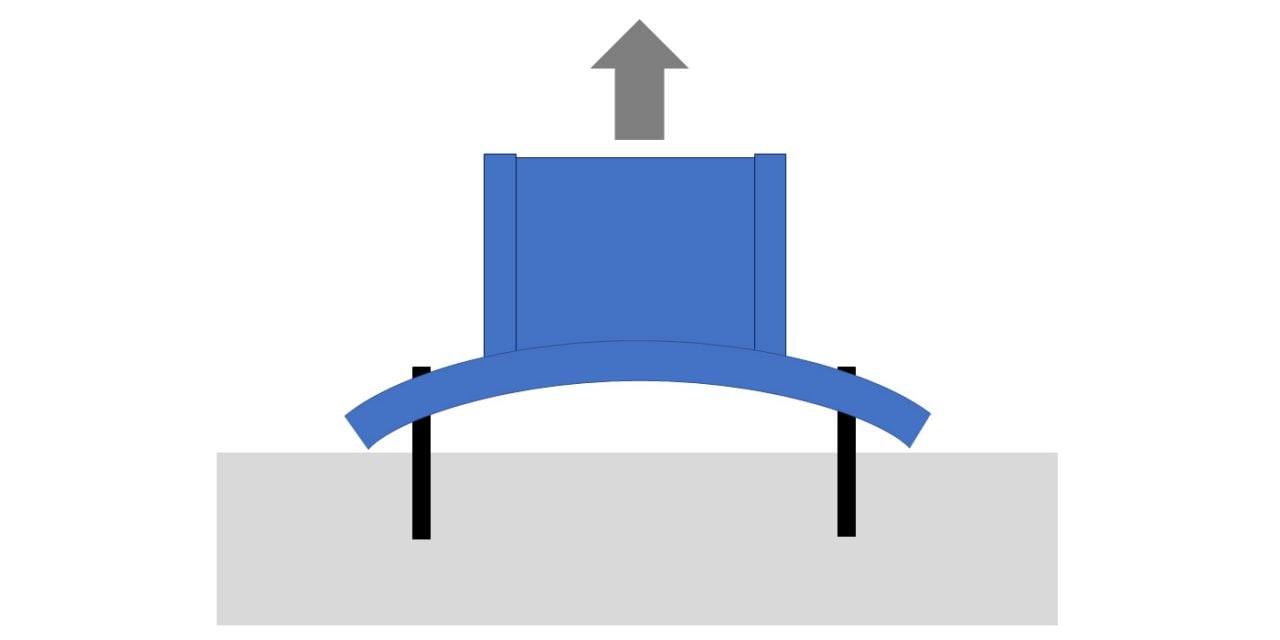

Dodatne sile u blizini rubova
Deformacija ploče stvara dodatna tlačna opterećenja, obično na rubovima ploče, koja moraju biti nadoknađena pomoću sidara.
![](/content/hilti/E4/HR/hr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column_1/image.coreimg.jpeg/1625572589923/baseplate-analysis-umverteilung.jpeg)

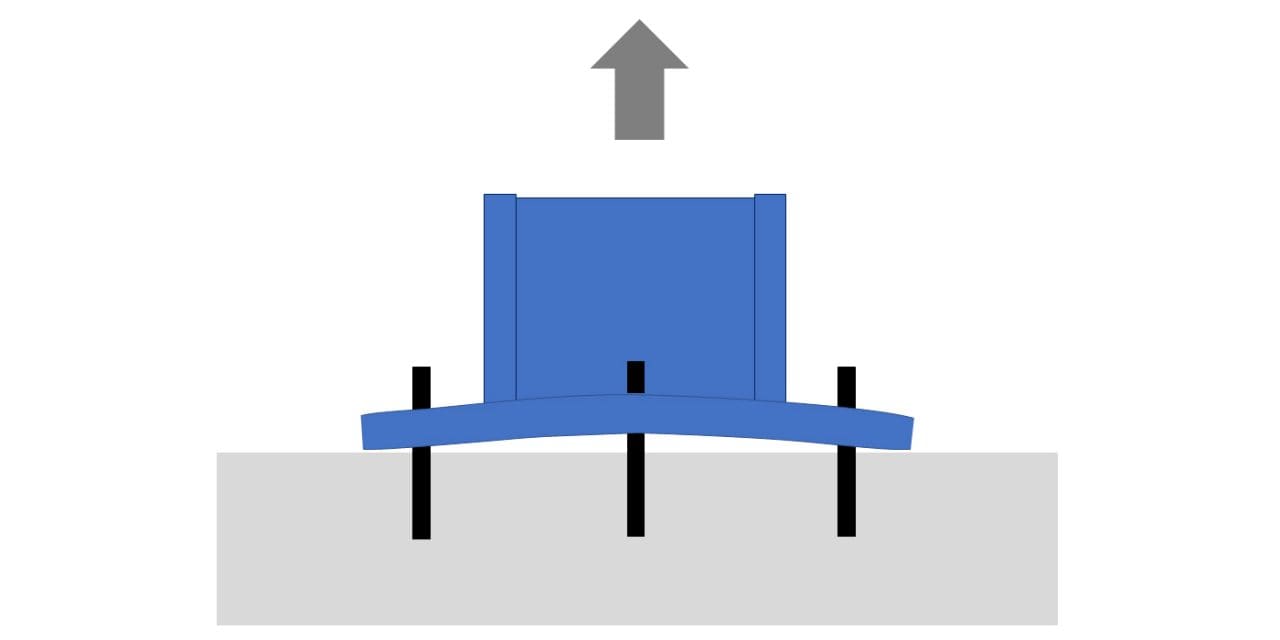

Preraspodjela opterećenja u skupini sidara
Zbog deformacije ploče jače se opterećuju sidra koja su bliže profilu od onih koji su dalje od profila.
![](/content/hilti/E4/HR/hr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column_320906768/image.coreimg.jpeg/1625572597428/baseplate-analysis-verkleinerung.jpeg)

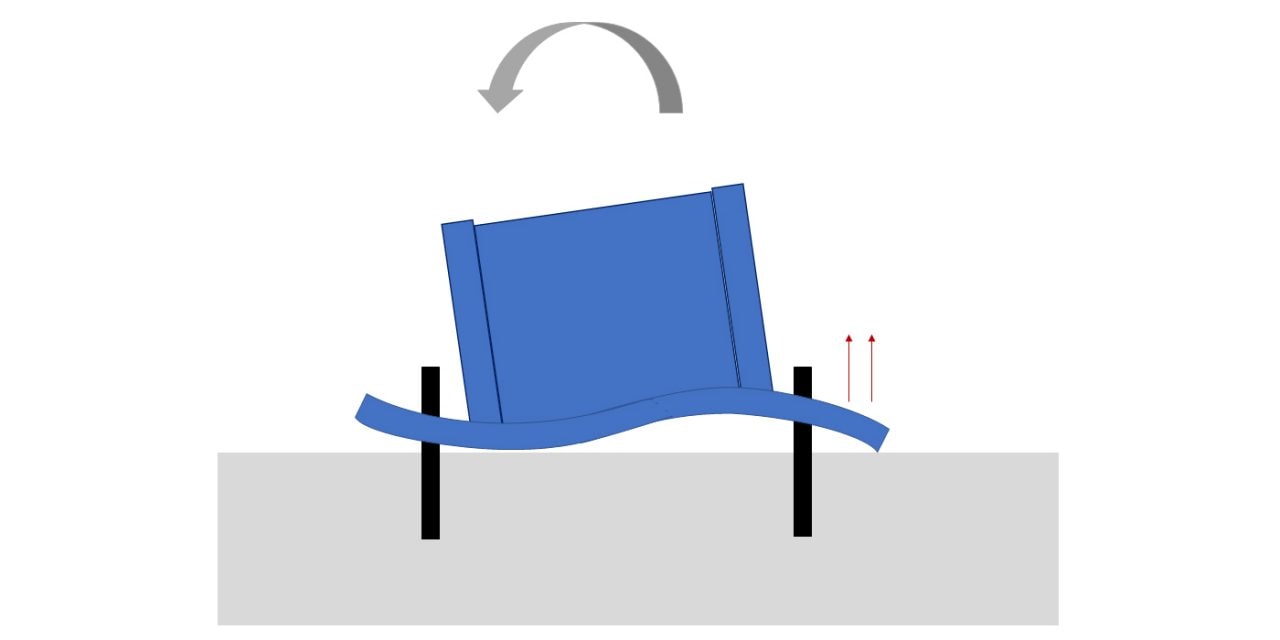

Smanjenje kraka sile
Deformacija sidrene ploče dovodi do smanjenja kraka sila. Ako moment ostane isti, to dovodi do većeg opterećenja sidra.
![](/content/hilti/E4/HR/hr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column_2/image.coreimg.jpeg/1625572604721/baseplate-analysis-unterschaetzte-verschiebung.jpeg)

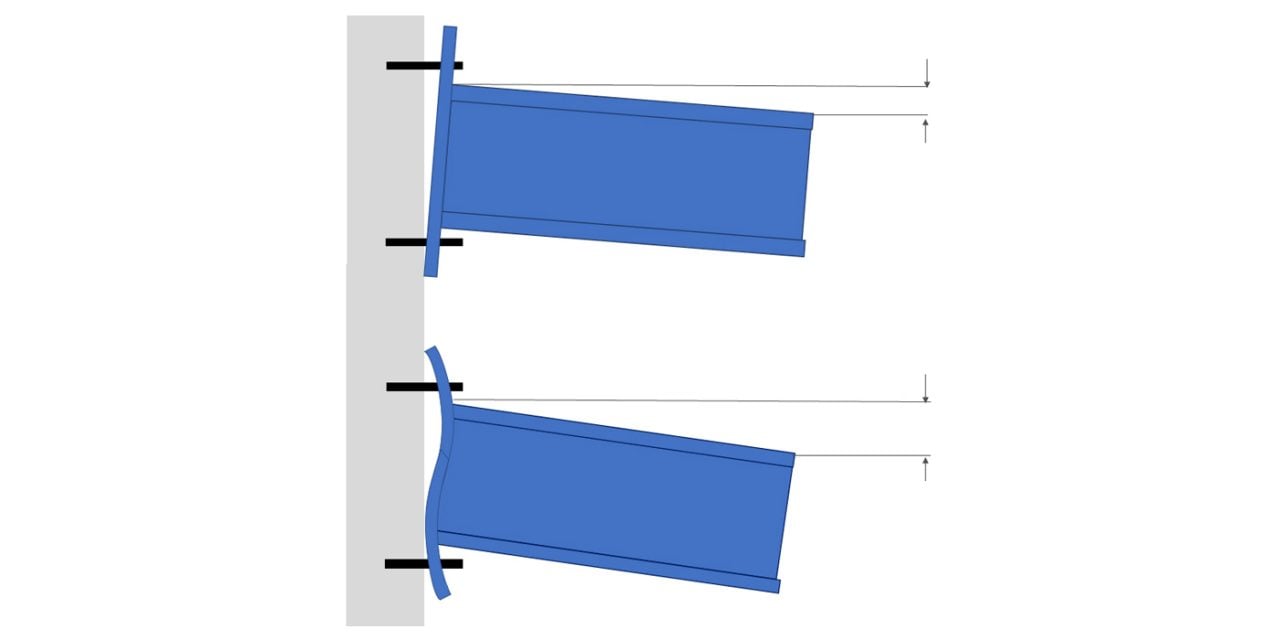

Pomak zbog savitljivih sidrenih ploča
Sidrene ploče koje nisu krute imaju tendenciju većih deformacija. U slučaju konzolne grede, nekruta sidrena ploča može dovesti do pomaka pri rotaciji sidrene ploče. Kao inženjer, trebali biste to uzeti u obzir pri ocjeni SLS-a, zasebno za konzolne i samostojeće aplikacije.
ANALIZIRAJTE KRUTOST NA SAVIJANJE SIDRNE PLOČE SA BESPLATNOM STANDARDNOM VERZIJOM
U literaturi i standardima projektiranja postoje neke naznake za ispravnu provjeru krutosti anker ploče. Međutim, ne postoje praktična pravila za pravilno postupanje.
S PROFIS Engineering Standardom sada možete procijeniti sidrenu ploču i njezinu krutost na savijanje i nastaviti s pravilnim opterećenjem sidra ili optimizirati sidrenu ploču. Uz Premium također dobivate detalje o cijelom sklopu.
