RJEŠENJA ZA TOPLINSKO POMICANJE

Projektiranje u slučaju toplinskog širenja

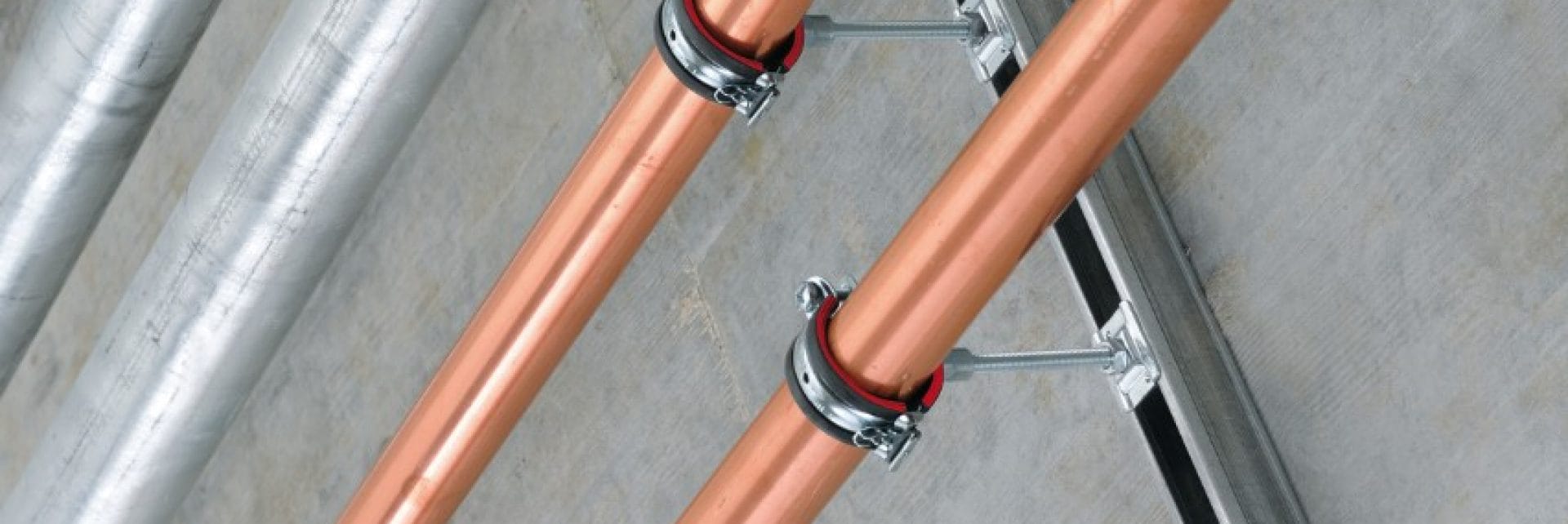

Hilti MM modular support system for light-medium duty applications

Kod postavljanja cjevovoda vrlo je važno uzeti u obzir toplinsko širenje, posebno u slučaju primjene u grijanju.

To je važno zbog činjenice da treba dopustiti cijevima da se prošire i osigurati ravnomjernu raspodjelu pomicanja cijevi.

ŠTO UZROKUJE TOPLINSKO ŠIRENJE?

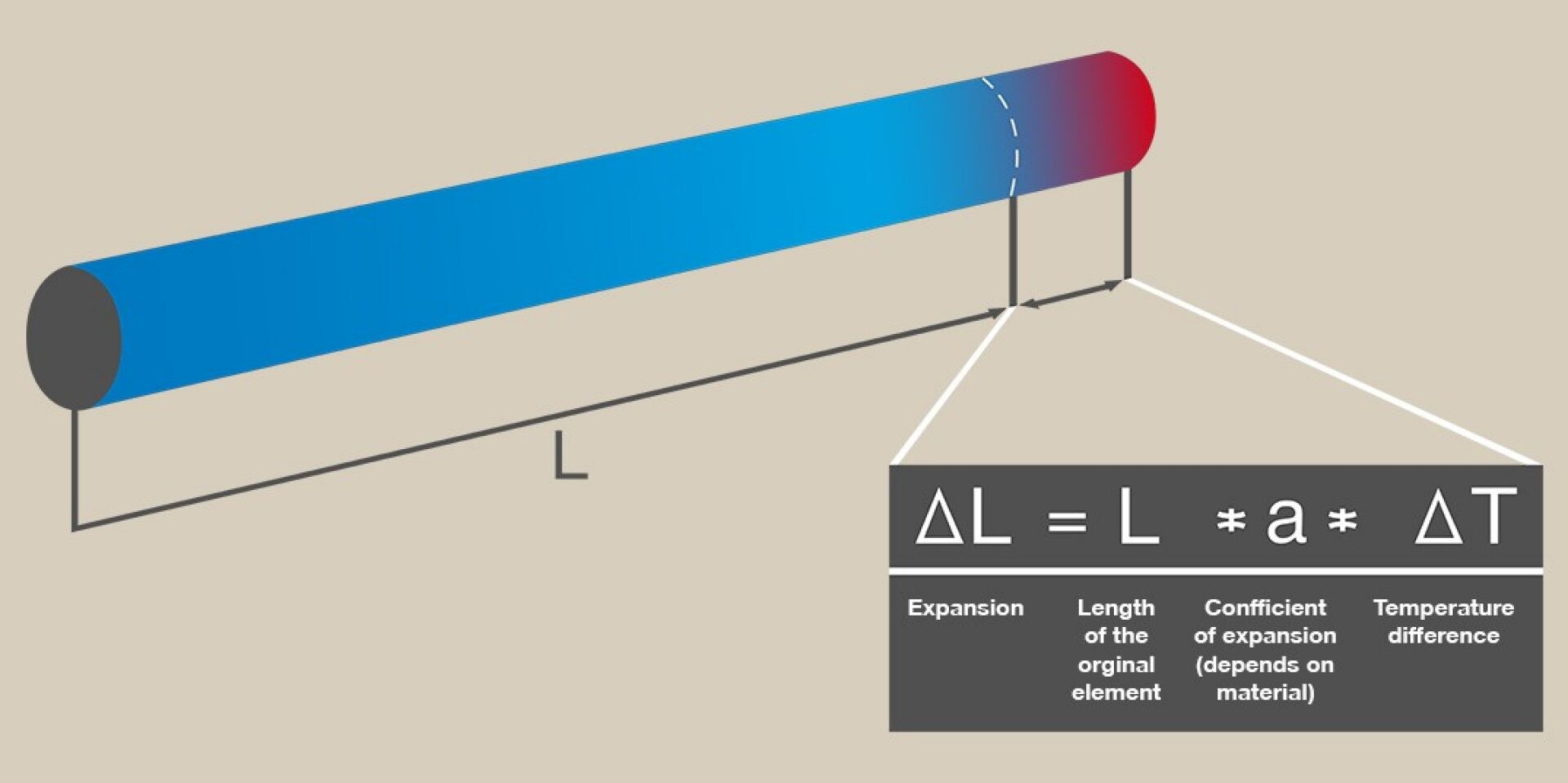

Toplinsko širenje ovisi o nekoliko ključnih faktora:

  • početne dužine presjeka cijevi
  • koeficijenta ekspanzije
  • razlike u temperaturi.

Obično se radi o razlici između radne temperature cijevi i vanjske temperature. To, na primjer, znači da u primjenama u grijanju radna temperatura iznosi otprilike 70 °C, a temperatura okoliša obično 20 °C.

How to calculate thermal expansion

PITAJTE INŽENJERA

KOJE PROJEKTNO RJEŠENJE TREBA USVOJITI ZA TOPLINSKO ŠIRENJE?

  • Druck

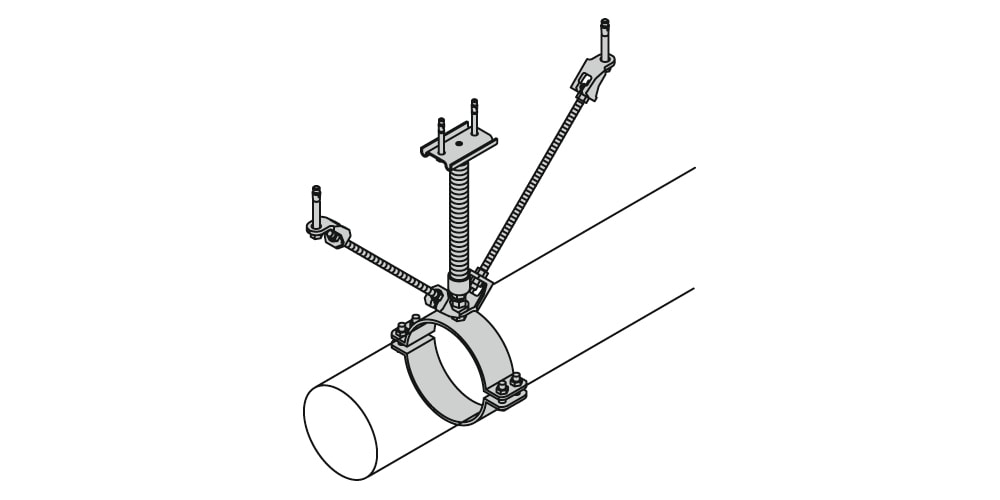

    1 - Čvrsta točka

    Rješenje s čvrstom točkom blokira bilo kakvo pomicanje i prenosi opterećenja na gornju strukturu zgrade. Točka „bez pomicanja“ omogućuje izračunavanje širenja i predviđa njegovo ponašanje.

    Druck

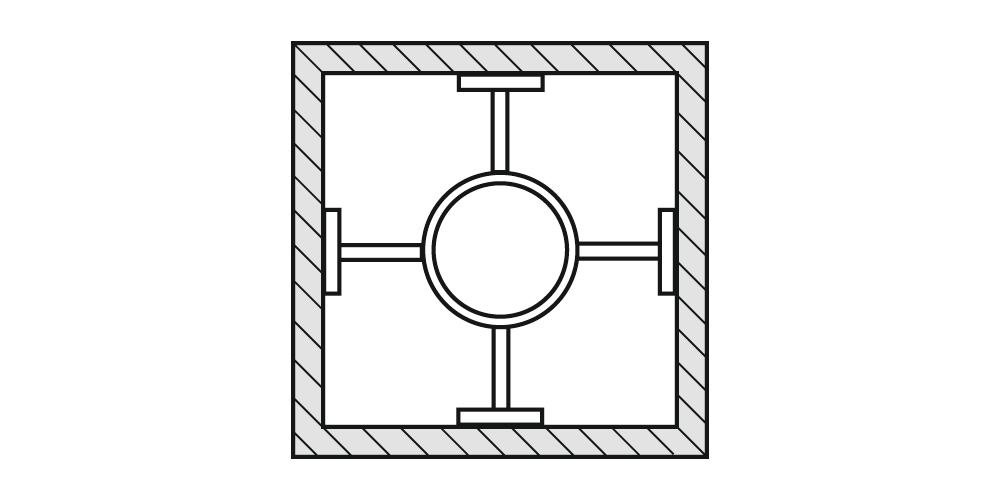

    2 – Aksijalna vodilica

    Aksijalna vodilica obično se koristi kao tehnička kompenzacija. Omogućuje kontrolirano pomicanje samo u jednom smjeru i otklanja pomicanja u drugim smjerovima.

    Druck

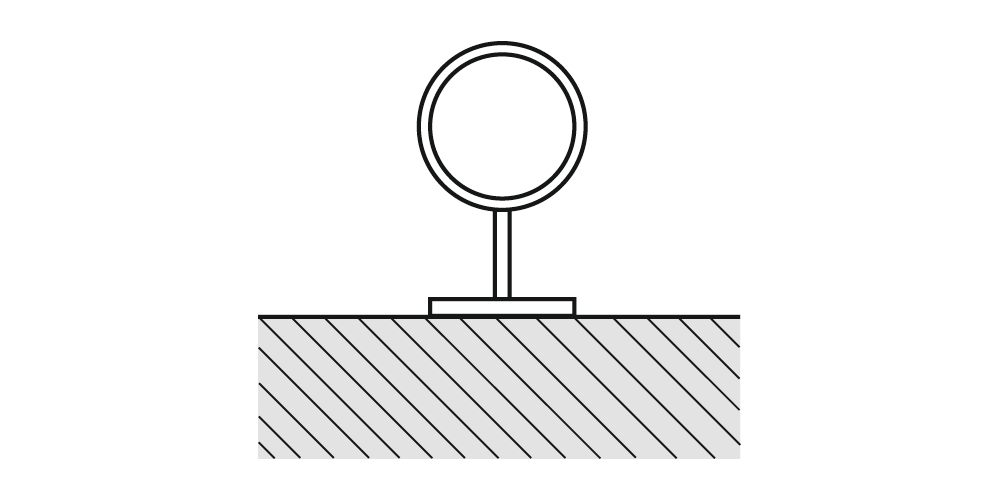

    3 – Klizni nosač

    Klizni nosač omogućuje kompenzaciju cijevi s faktorom najmanjeg mogućeg trenja.

    Druck

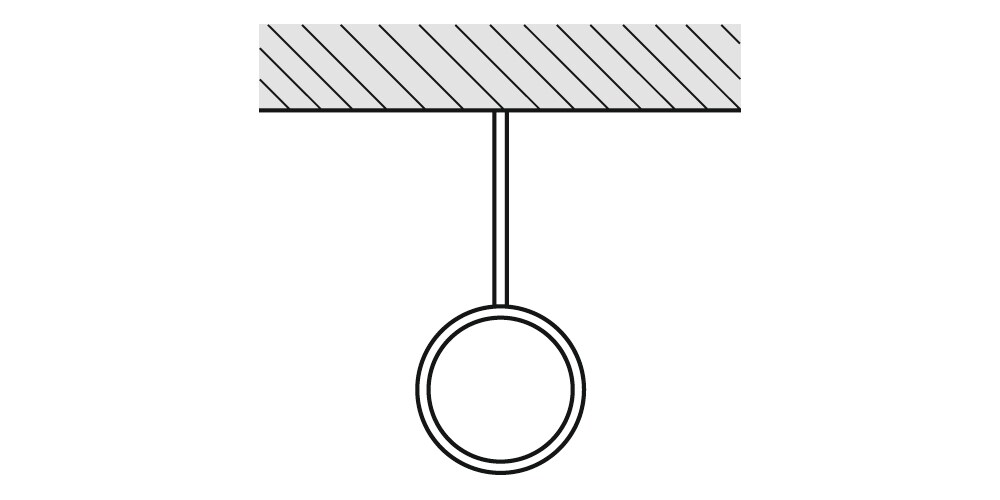

    4 – Slobodno pomicanje

    Slobodno pomicanje pogodno je u situacijama u kojima postoji višesmjerno pomicanje. Obično se koristi na kompenzacijskim krakovima.

SAVJETI ZA PROJEKTNA RJEŠENJA ZA TOPLINSKO ŠIRENJE

  • Izračunajte dužinu širenja ovisno o dužini cijevi, materijalu cijevi i toplinskom gradijentu.
  • Provjerite je li pomicanje između osi cijevi i površine gornje tračnice veće od 4°. U potvrdnom slučaju, potrebno je usvojiti rješenje s kompenzacijom. Specifični zahtjevi primjene mogu utjecati na veličinu dozvoljenog pomicanja.
  • Odaberite između prirodne i tehničke kompenzacije, uzimajući u obzir potreban prostor za svako rješenje.
